Art下Xposed解析整理


    0 0 Cubeeeee

Art下Xposed解析整理

Xposed主要实现两大功能，即注入和Hook，本文将主要分析整理Xposed框架从安装到使用一些关键实现

一、项目介绍

1.XposedInstaller

用于Xposed框架及模块的管理工作，最终产物即是我们看到的Xposed安装器应用

2.Xposed

本质上是Xposed版的zygote(孵化器)，由XposedInstaller来将原生的zygote进行替换，从而达到注入的目的

3.XposedBridge

此项目产物即XposedBridge.jar，也就是Xposed待注入的jar包，编写Xposed模块时使用到的一些类如XposedHelpers、XposedBridge都在这里

4.android_art

此项目编译编译生成需要替换的系统so库例如libart.so

二、安装过程

详细的安装过程不是本文关注的重点，本文只探讨一些关键部分

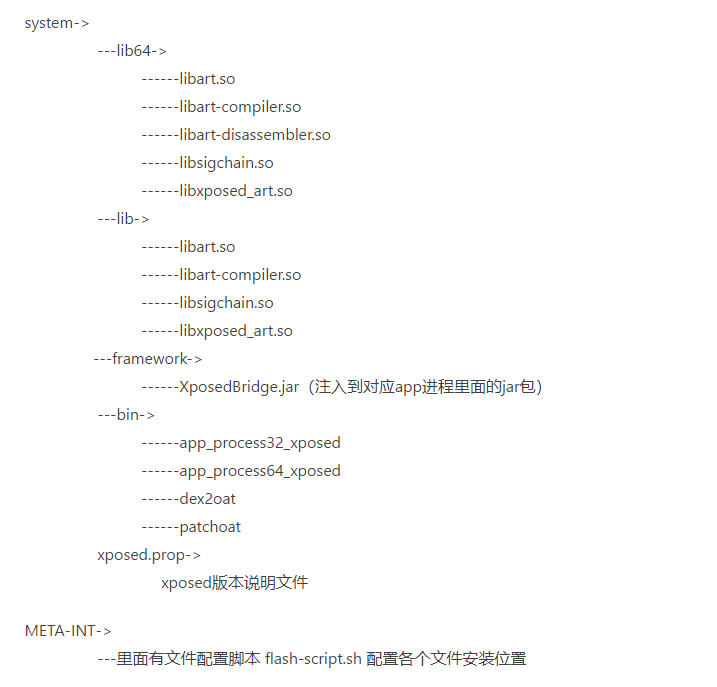

在XposedInstall中点击Install将会下载Xposed需要的zip包，jar包内容物如下图（图片来自珍惜Any博客）

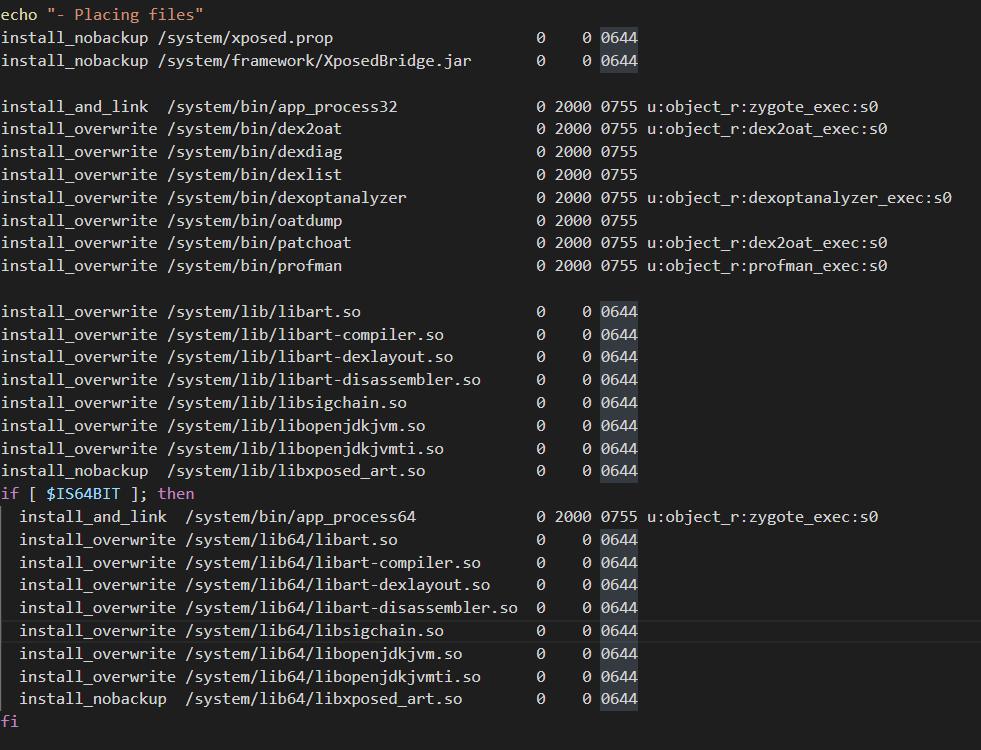

在"flash-script.sh"中，我们可以看到该脚本对于下载的zip包进行解压缩、替换系统文件、链接等操作，具体代码如下


从上述代码

我们可以看到，脚本对zip内容物对应的系统文件进行替换，对孵化器文件(app_process32)进行重新链接使其指向到Xposed的文件(app_process32_xposed)，并且将libxposed_art和XposedBridge.jar等文件释放到系统目录。至此Xposed框架的安装完成。

三、源码分析

1.注入

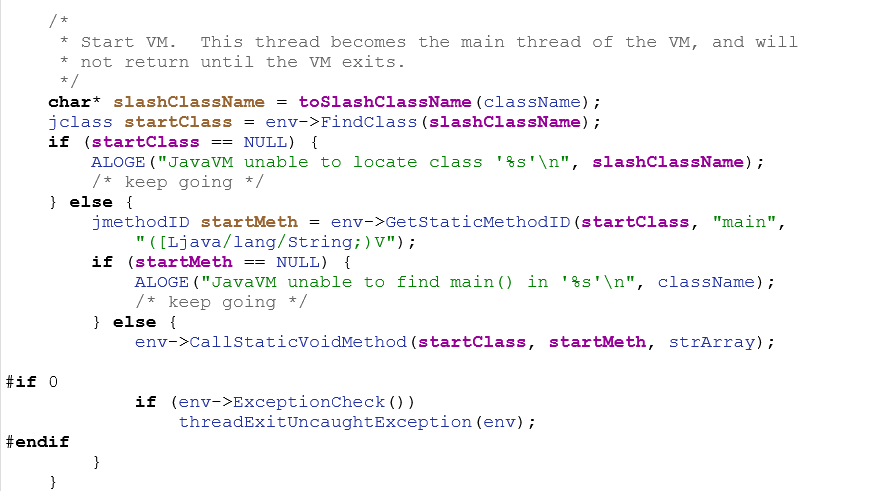

由上述安装过程可以知道，Xposed安装完毕后将替换系统的app_process，要理解注入过程，我们先查看AOSP源码中的AndroidRuntime.cpp的start方法

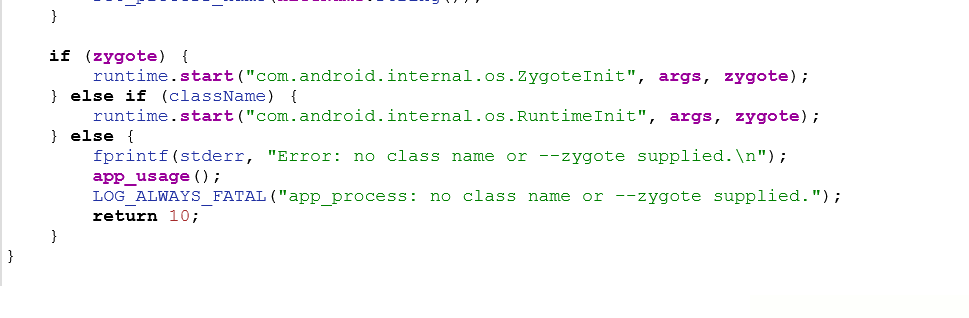

根据源码可知，start方法会通过查找入参类的main方法进行反射调用，因此要想达到注入目的，需要替换原文件的main方法，对于xposed框架，替换的main方法在app_main2.cpp中。我们来比较一下源码和xposed的代码

源码:


Xposed代码:

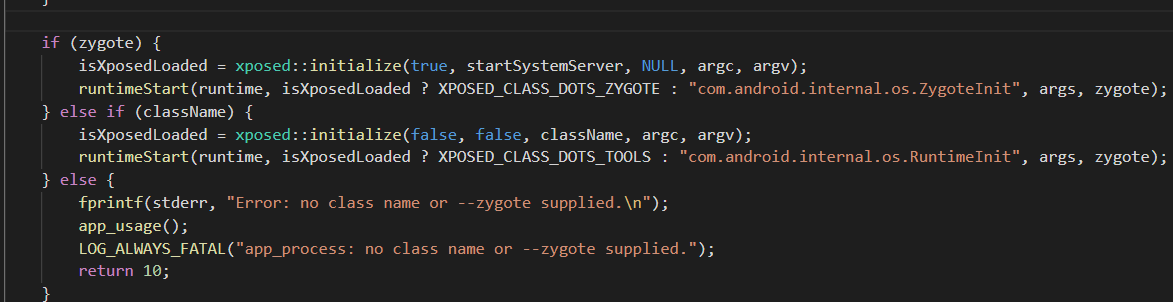

可以看到，在执行runtime的start方法之前，Xposed先进行了初始化，然后将原本传入start的类名修改成了Xposed的类名。另外Xposed也重写了AndroidRuntime.cpp的 onVmCreated方法，在其中加入了加载xposed 的so库文件的操作，如下图


而在 initialize方法中，Xposed会将XposedBridge.jar加入到环境变量中，以实现注入，具体代码在 addJarToClasspath方法代码如下


至此Xposed 的注入工作完成，由于替换了孵化器，所有被孵化器fork出的进程都将具备XposedBridge.jar的代码。

2.Hook

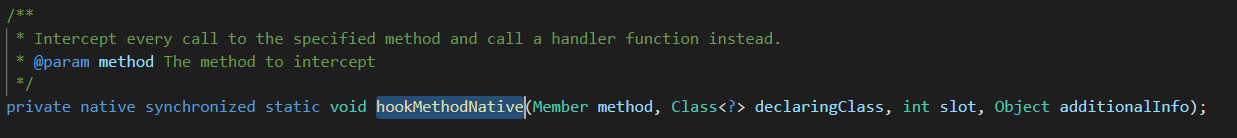

从findAndHookMethod方法向上寻找，最终到达HookMethodNative方法

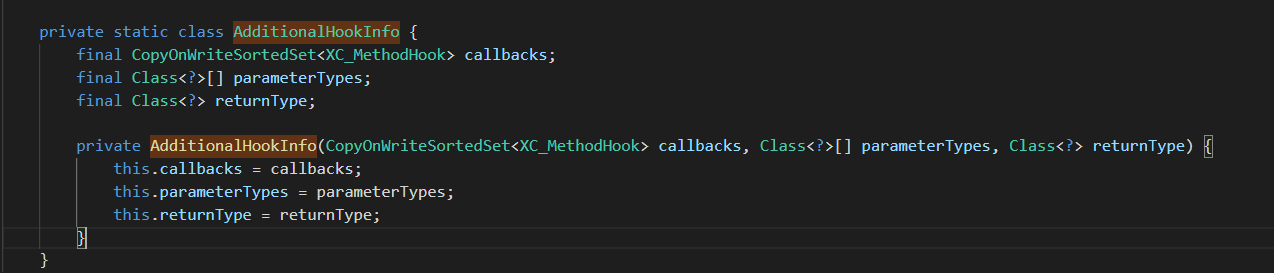

其中 method即待hook的方法，declaringClass为方法所在的类，slot为method在类中的偏移，additionalInfo是一个 AdditionalHookInfo对象，包含了hook的回调即入参返回值类型等信息，定义如下

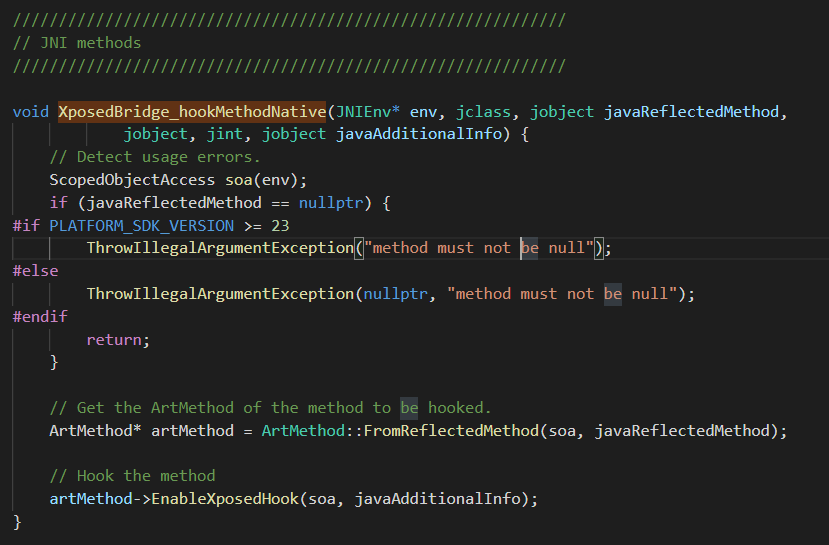

接下来到native层，HookMethodNative在libxposed_common.cpp进行注册，具体实现在libxposed_art.cpp的 XposedBridge_hookMethodNative方法，代码如下

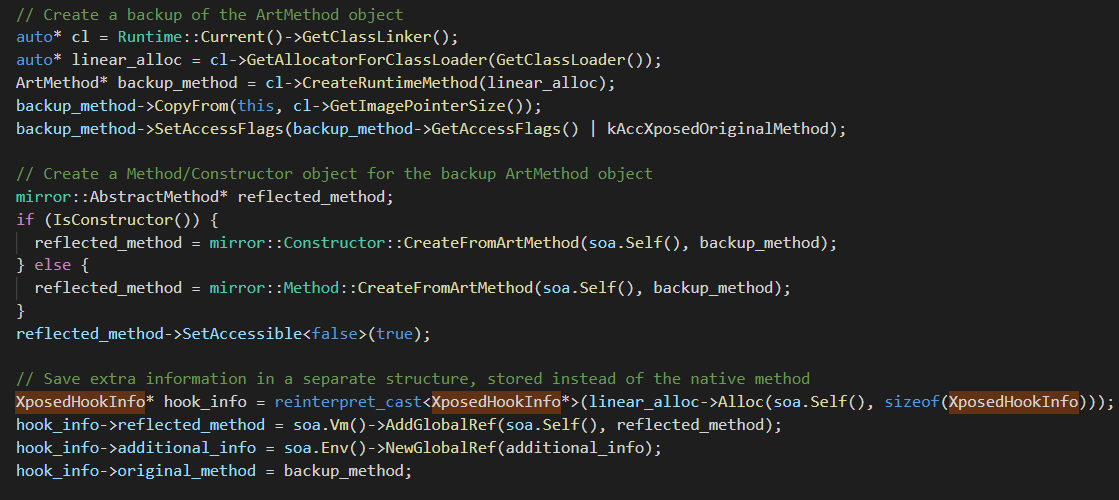

此方法先是通过 ArtMethod::FromReflectedMethod拿到待Hook方法的ArtMethod对象，最后调用ArtMethod的 EnableXposedHook方法，此方法位于修改后的art_method.cc文件中，在此方法中，首先会将原方法进行备份，然后保存到 XposedHookInfo结构体中，代码如下


接下来就是修改ArtMethod实现Hook，在分析前先看看ArtMethod类的简化版结构，不同安卓的变化比较大，以 5.0为例

class ArtMethod {
 …………
 protect:
  HeapReference<Class> declaring_class_;
  HeapReference<ObjectArray<ArtMethod>> dex_cache_resolved_methods_;
  HeapReference<ObjectArray<Class>> dex_cache_resolved_types_;
  //常见的Hook方案都需要修改此标志位将方法变为native方法
  uint32_t access_flags_;
  //codeitem在ArtMethod对象种的偏移
  uint32_t dex_code_item_offset_;
  uint32_t dex_method_index_;
  uint32_t method_index_;
  struct PACKED(4) PtrSizedFields {
    //通过解释执行方式的入口点
    void* entry_point_from_interpreter_;
    //JNI方法入口点 非jni方法此字段无效 安卓7以前通常将原方法保存在此字段
    void* entry_point_from_jni_;
    //替换后方法的入口点
    void* entry_point_from_quick_compiled_code_;

#if defined(ART_USE_PORTABLE_COMPILER)
    void* entry_point_from_portable_compiled_code_;
#endif
  } ptr_sized_fields_;
  static GcRoot<Class> java_lang_reflect_ArtMethod_;

｝
……

总结一下安卓7之前的hook流程:

获取函数的入口，得到函数结构体，替换accessflags将方法native化，保存原函数信息在entry_point_fromjni，替换entry_point_from_quick_compiled_code。调用被hook的方法时，首先会跳转替换的方法，然后跳转到entry_point_fromjni所指向的原方法。

下面放一下安卓5-9种PtrSizedFields结构体的变化

5.0：
struct PACKED(4) PtrSizedFields {
    void* entry_point_from_interpreter_;
    void* entry_point_from_jni_;
    void* entry_point_from_quick_compiled_code_;

    #if defined(ART_USE_PORTABLE_COMPILER)
        void* entry_point_from_portable_compiled_code_;
    #endif
} ptr_sized_fields_;

6.0：
struct PtrSizedFields {
    void* entry_point_from_interpreter_;
    void* entry_point_from_jni_;
    void* entry_point_from_quick_compiled_code_;
} ptr_sized_fields_;

7.0：
struct PtrSizedFields {
    ArtMethod** dex_cache_resolved_methods_;
    void* dex_cache_resolved_types_;
    void* entry_point_from_jni_;
    void* entry_point_from_quick_compiled_code_;
} ptr_sized_fields_;


8.0：
struct PtrSizedFields {
    ArtMethod** dex_cache_resolved_methods_;
    void* data_;
    void* entry_point_from_quick_compiled_code_;
 } ptr_sized_fields_;

9.0：
struct PtrSizedFields {
    void* data_;
    void* entry_point_from_quick_compiled_code_;
} ptr_sized_fields_;

对于不同安卓版本的适配，主要是对原函数存放位置的适配，下面我以Xposed原生支持的安卓7为例，关键代码如下

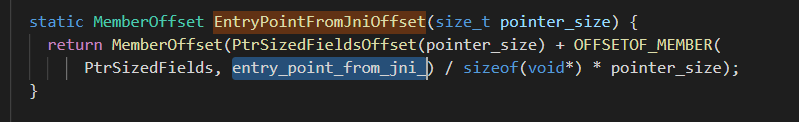

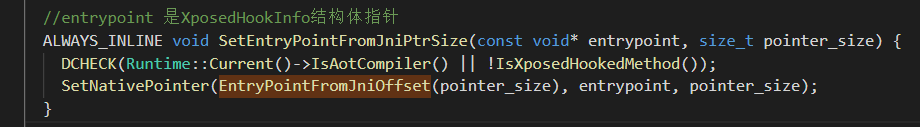

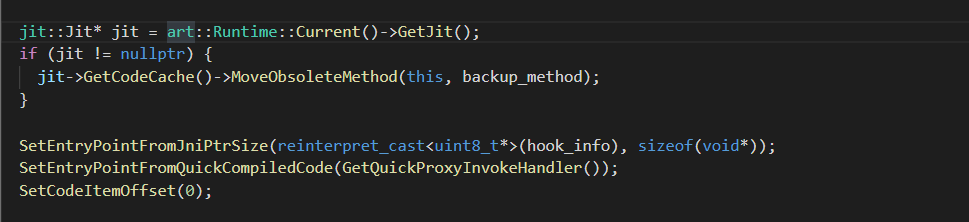

由上述代码可知，EnableXposedHook会先阻止JIT编译，然后调用 SetEntryPointFromJniPtrSize方法将前面设置好的XposedHookInfo对象保存到ArtMethod的 entry_point_from_jni_字段，如下图

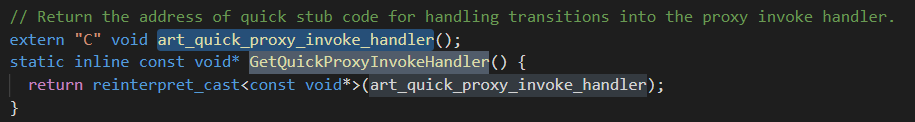

接着调用 SetEntryPointFromQuickCompiledCode方法将ArtMethod机器码执行时的入口点改为 GetQuickProxyInvokeHandler方法的执行结果，即 art_quick_proxy_invoke_handler如下图


最后调用 SetCodeItemOffset将目标方法的codeitem置空，因为函数已经是native方法了

到这里hook需要的修改已经完成，接下来分析hook的调用流程。

3.调用

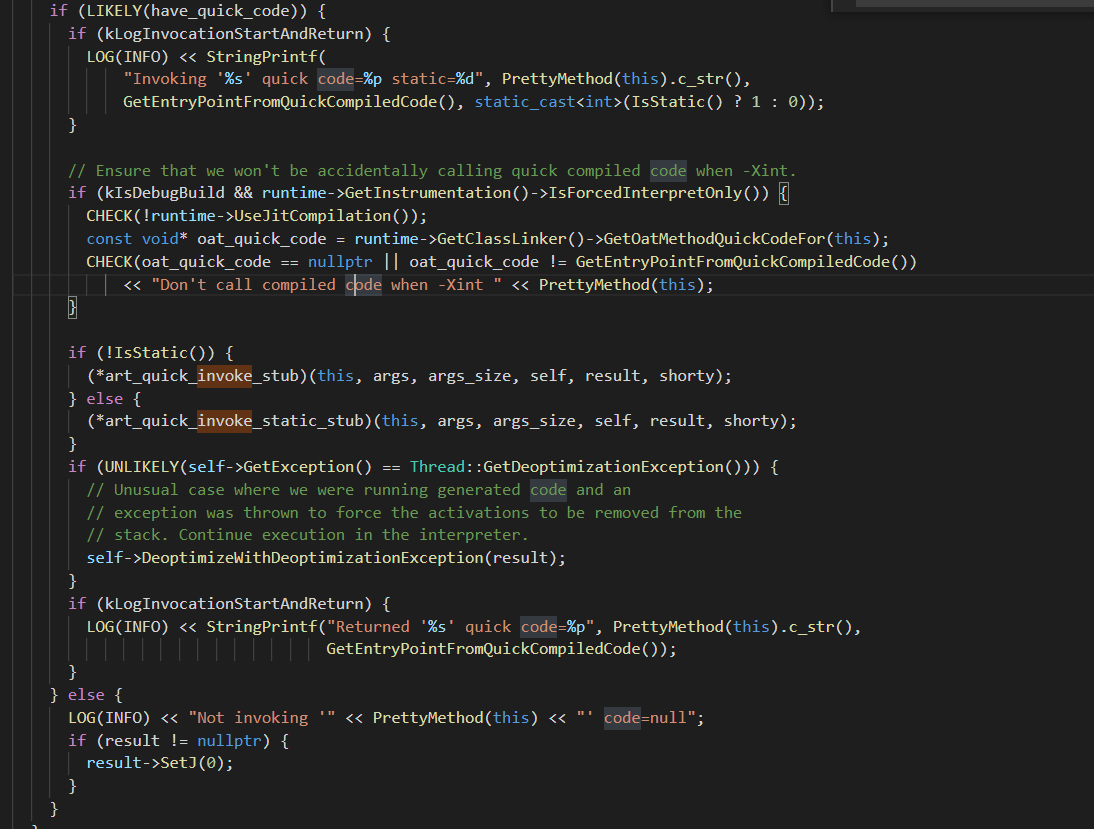

ArtMethod通过调用Invoke方法执行，当执行的是本地机器码时会调用 art_quick_invoke_stub，静态方法是 art_quick_invoke_static_stub

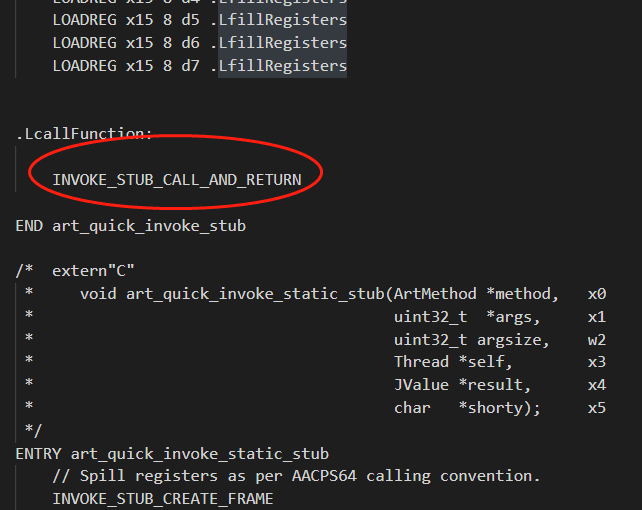

通过查看汇编代码，可以看到 art_quick_invoke_stub进入了INVOKE_STUB_CALL_AND_RETURN然后调用了宏

ART_METHOD_QUICK_CODE_OFFSET_64

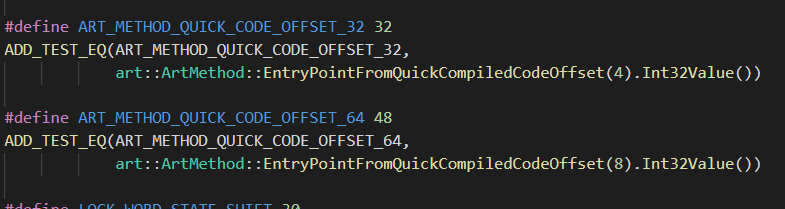

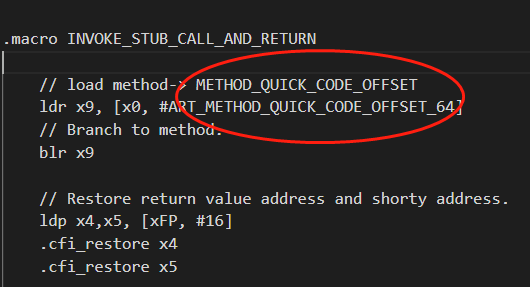

查看宏定义如下图


可以看到这个就是我们前面修改过的hook入口点，此时实际返回的是 art_quick_proxy_invoke_handler

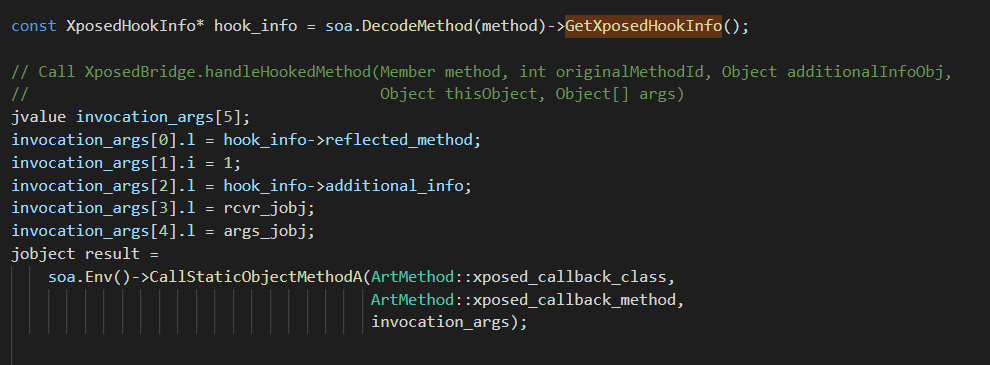

查看 art_quick_proxy_invoke_handler的汇编代码可以看到直接调用了artQuickProxyInvokeHandler方法，直接看关键代码，判断当前方法是否被hook，如果被hook则调用 InvokeXposedHandleHookedMethod方法，InvokeXposedHandleHookedMethod关键代码如下:



根据注释可以知道，本质上是调用了java层的 XposedBridge.handleHookedMethod方法

其中 xposed_callback_class、xposed_callback_method两个参数在 onVmCreated中完成赋值，如下


至此hook调用重新回到java层，在 handleHookedMethod方法中，会先判断hook是否禁用，然后依次执行

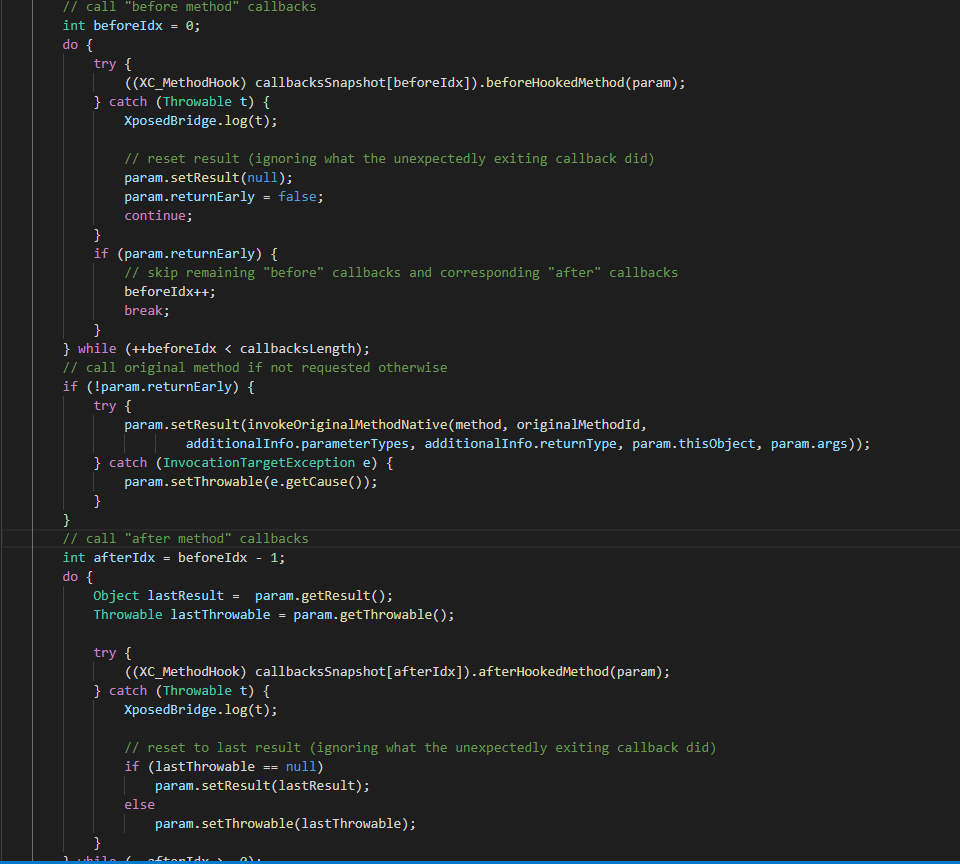

beforeHookedMethod、原方法、afterHookedMethod

当然，你也可以跳过原方法执行，只需要设置 returnEarly 即可，代码如下图


至此全部调用流程完成

四、检测和反制

1.Xposed Install检测

即检测包名 de.robv.android.xposed.installer的应用是否安装

反制方式:

  1. 禁用app读取应用列表权限
  2. 修改Installer包名

2.特征文件检测

Xposed在安装时的特征文件释放到system目录下，应用启动时会将其载入到内存中，例如XposedBridge.jar，检测的原理是读取 proc/self/maps文件，然后拿到加载的so和jar判断是否有xposed相关文件

反制方式

  1. 重新编译抹去Xposed特征
  2. 如果使用VA可以直接进行IO重定向
  3. hookBufferedReader类返回错误结果，代码如下
XposedHelpers.findAndHookMethod(BufferedReader.class, "readLine", new XC_MethodHook() {
            @Override
            protected void afterHookedMethod(MethodHookParam param) throws Throwable {
                String result = (String) param.getResult();
                if(result != null) {
                    if (result.contains("/data/data/de.robv.android.xposed.installer/bin/XposedBridge.jar")) {
                        param.setResult("");new File("").lastModified();
                    }
                }
                super.afterHookedMethod(param);
            }
        });

3.特征类检测

由于Xposed替换了系统的app_process导致所有进程的入口点变为 de.robv.android.xposed.XposedBridge.Main方法，所以可以通过自造异常来查看堆栈中是否有特征类来达到检测目的。此外，也可以直接用loadClass或者反射方式确定特征类或方法是否存在。

反制方式:

  1. 重新编译Xposed，修改特征
  2. hook检测方法，代码如下
//通过堆栈检测
XposedHelpers.findAndHookMethod(StackTraceElement.class, "getClassName", new XC_MethodHook() {
            @Override
            protected void afterHookedMethod(MethodHookParam param) throws Throwable {
                String result = (String) param.getResult();
                if (result != null){
                    if (result.contains("de.robv.android.xposed.")) {
                        param.setResult("");
                        // Log.i(tag, "替换了，字符串名称 " + result);
                    }else if(result.contains("com.android.internal.os.ZygoteInit")){
                        param.setResult("");
                    }
                }
                super.afterHookedMethod(param);
            }
        });
//通过loadClass检测
XposedHelpers.findAndHookMethod(ClassLoader.class, "loadClass", String.class, new XC_MethodHook() {
            @Override
            protected void beforeHookedMethod(MethodHookParam param) throws Throwable {
                if(param.args != null && param.args[0] != null && param.args[0].toString().startsWith("de.robv.android.xposed.")){
                    // 改成一个不存在的类
                    param.args[0] = "de.robv.android.xposed.ThTest";
                }
                super.beforeHookedMethod(param);
            }
        });

4.指定方法Native化

从前面的Hook过程我们可以知道，被hook的函数会变成native函数，我们可以通过这一特征进行检测

反制方式

  1. hookisNative 方法
	// 定义全局变量 modify
	XposedHelpers.findAndHookMethod(Method.class, "getModifiers", new XC_MethodHook() {
            @Override
            protected void afterHookedMethod(MethodHookParam param) throws Throwable {
                Method method = (Method)param.thisObject;
                String[] array = new String[] { "getDeviceId" };
                String method_name = method.getName();
                if(Arrays.asList(array).contains(method_name)){
                    modify = 0;
                }else{
                    modify = (int)param.getResult();
                }
                super.afterHookedMethod(param);
            }
        });
        XposedHelpers.findAndHookMethod(Modifier.class, "isNative", int.class, new XC_MethodHook() {
            @Override
            protected void beforeHookedMethod(MethodHookParam param) throws Throwable {
                param.args[0] = modify;
                super.beforeHookedMethod(param);
            }
        });

五、免重启方案

在给出免重启方案前，我们先来了解一下为什么在更新模块之后需要重启手机，参考葫芦娃的文章

简单梳理一下，上文说到Xposed会替换原系统的孵化器并在启动时反射调用XposedBridge类的main方法，关键代码如下

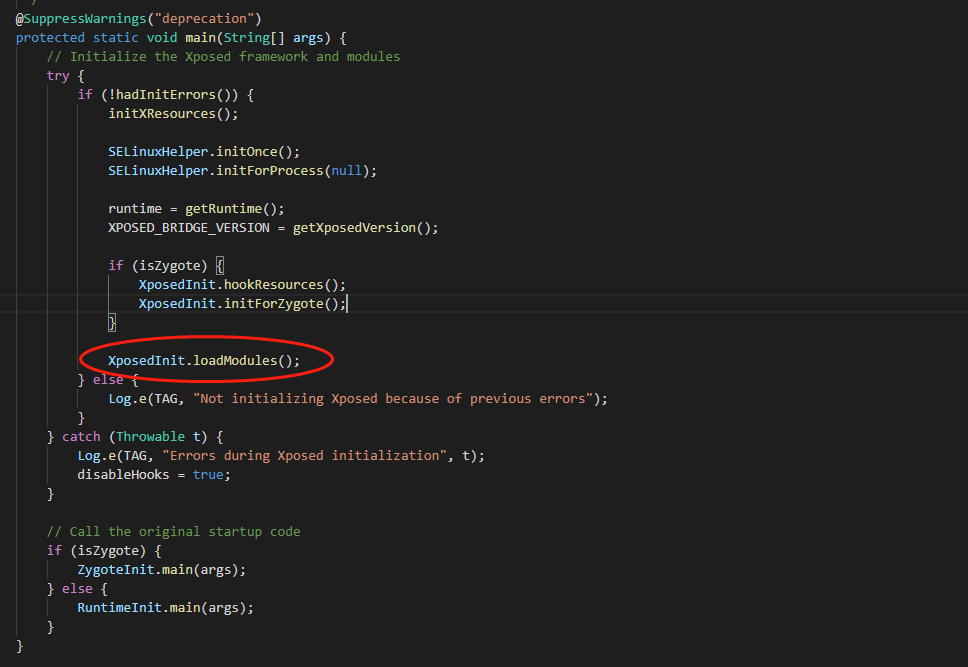

我们可以看到main方法中调用了XposedInit.loadModules方法将所有xposed模块一次性加入到内存中，因此后续修改插件也不会重新读取，必须重启手机才能实现。下面给出两种方案

1.修改插件加载逻辑

也就是葫芦娃文章中提到的方案，即修改XposedBridge的源代码，在hookhandleBindApplication的代码中重新加载一次插件，即每次fork新进程都会加载一次插件，这样就可以解决问题。这种方式需要重新编译XposedBridge.jar并替换手机中的jar包文件，也有现成的轮子可用

2.动态加载Dex方式

也是网上比较流行的方式，由于安卓中所有安装的app都在/data/app/包名 目录下存放apk文件，并且每次更新app都会更新这个apk文件，那么可以通过动态加载这个apk来反射调用目标xposed模块的handleLoadPackage方法，关键代码如下:

    /**
     * 重定向handleLoadPackage函数前会执行initZygote
     *
     * @param loadPackageParam
     * @throws Throwable
     */
    @Override
    public void handleLoadPackage(final XC_LoadPackage.LoadPackageParam loadPackageParam) throws Throwable {
        // 排除系统应用
        if (loadPackageParam.appInfo == null ||
                (loadPackageParam.appInfo.flags & (ApplicationInfo.FLAG_SYSTEM | ApplicationInfo.FLAG_UPDATED_SYSTEM_APP)) == 1) {
            return;
        }
        //将loadPackageParam的classloader替换为宿主程序Application的classloader,解决宿主程序存在多个.dex文件时,有时候ClassNotFound的问题
        XposedHelpers.findAndHookMethod(Application.class, "attach", Context.class, new XC_MethodHook() {
            @Override
            protected void afterHookedMethod(MethodHookParam param) throws Throwable {
                Context context = (Context) param.args[0];
                loadPackageParam.classLoader = context.getClassLoader();
                Class<?> cls = getApkClass(context, modulePackageName, handleHookClass);
                Object instance = cls.newInstance();
                try {
                    cls.getDeclaredMethod(initMethod, startupparam.getClass()).invoke(instance, startupparam);
                }catch (NoSuchMethodException e){
                    // 找不到initZygote方法
                }
                cls.getDeclaredMethod(handleHookMethod, loadPackageParam.getClass()).invoke(instance, loadPackageParam);
            }
        });
    }

    private Class<?> getApkClass(Context context, String modulePackageName, String handleHookClass) throws Throwable {
        File apkFile = findApkFile(context, modulePackageName);
        if (apkFile == null) {
            throw new RuntimeException("寻找模块apk失败");
        }
        //加载指定的hook逻辑处理类，并调用它的handleHook方法
        PathClassLoader pathClassLoader = new PathClassLoader(apkFile.getAbsolutePath(), ClassLoader.getSystemClassLoader());
        Class<?> cls = Class.forName(handleHookClass, true, pathClassLoader);
        return cls;
    }
标题：Art下Xposed解析整理
作者：Cubeeeee
地址：http://blog.nps.fuguicun.com/articles/2021/11/24/1637742668826.html
